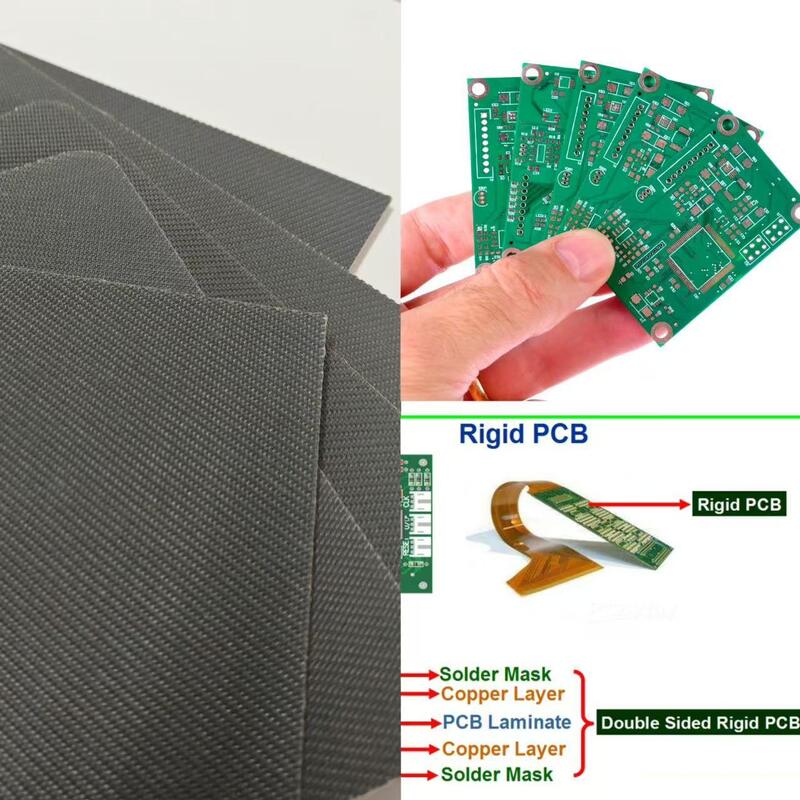

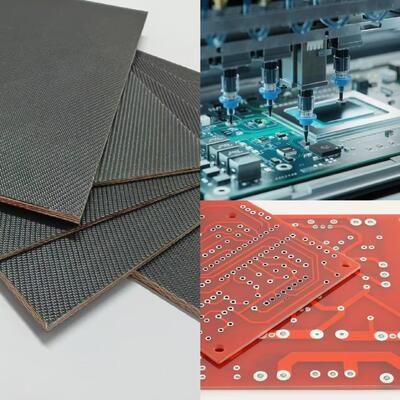

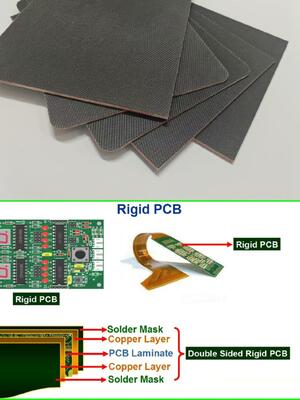

Cojín impreso rígido estándar MKCP-PCB-G2 del amortiguador del PWB de la placa de circuito del amortiguador y de la absorción de agua
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | MK |
| Número de modelo: | MKCP-PCB-G2 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 10 Uds. |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Paquete de exportación |
| Tiempo de entrega: | 15 días después de recibir el pago por adelantado |
| Condiciones de pago: | LC, D/A, D/P, T/T, Unión Occidental |
| Capacidad de la fuente: | 10000 unidades por mes |
|
Información detallada |
|||
| Resaltar: | Pad de cojín de PCB rígido,pad de PCB absorbente de agua,pad de PCB laminado estándar |
||
|---|---|---|---|
Descripción de producto
Cojín impreso rígido estándar MKCP-PCB-G2 del amortiguador del PWB de la placa de circuito del amortiguador y de la absorción de agua
La almohadilla rígida para PCB está especialmente diseñada para amortiguar la laminación en caliente durante la fabricación de placas de circuito impreso rígidas. Esta almohadilla de prensa con cojín rígido rojo reemplaza eficazmente el papel kraft prensado en caliente, mejorando significativamente la seguridad dimensional y la estabilidad en la producción de PCB rígidos. Presenta un excelente rendimiento de laminación y alta estabilidad, lo que mejora enormemente el rendimiento y la eficiencia en el proceso de producción de PCB.
Características del producto
- Reutilizable para 300-500 ciclos de laminación, lo que reduce significativamente los costos de producción de PCB
- Rendimiento superior en planitud, resistencia al desgaste, relación de aumento de tamaño y variación de espesor en comparación con el papel kraft prensado en caliente.
- Excelente resistencia a altas temperaturas, funcionando continuamente hasta 280 ℃ sin carbonización ni fragilidad
- Excelente efecto amortiguador y conductividad térmica con aumento de compresión estable y coeficiente de expansión.
- Buena resistencia al desgarro con propiedades retardantes de llama, no tóxicas, inodoras, libres de polvo y sin virutas.
- Excelente transpirabilidad para un rendimiento óptimo.
Estructura del producto
Las almohadillas rígidas para PCB están disponibles en dos configuraciones según su ubicación en la pila de laminación. Las almohadillas superior e inferior se colocan en los extremos del paquete de láminas de laminación de PCB, mientras que las almohadillas de la capa intermedia se utilizan entre las capas de PCB. Las almohadillas de la capa intermedia suelen medir entre 1,5 y 2,0 mm de grosor, mientras que las almohadillas superior e inferior tienen un grosor de 4,0 mm a 6,5 mm.
Estos cojines (también conocidos como cojines de prensa, tapetes de cojín, cojines de amortiguación o cojines de prensado en caliente) son ideales para operaciones físicas de amortiguación en capas intermedias y operaciones manuales que requieren múltiples reemplazos de hojas. Son igualmente adecuados para operaciones automatizadas de laminación de PCB, reemplazando varias hojas de papel kraft prensado en caliente con una sola almohadilla, lo que reduce los costos de material de producción en al menos un 20 %.
Composición de capas
- Recubrimiento nano resistente a altas temperaturas
- Paño de fibra de vidrio
- Polímero de alto peso molecular
- Capa lagrimal extensible
- Agregados poliméricos
- Paño de fibra de vidrio
- Recubrimiento nano resistente a altas temperaturas
Parámetros técnicos
| Parámetro | Especificación |
|---|---|
| Vida útil | 300-500 ciclos |
| Resistencia a altas temperaturas | ≤280℃ |
| Grosor (almohadilla superior/inferior) | 4mm-6,5mm |
| Grosor (almohadilla de capa intermedia) | 1,5-2,0 mm |
| Tolerancia de espesor | ±0,3 mm |
| Tamaños estándar (largo x ancho) | 1500*1300 mm, 1300*780 mm, 1170*690 mm, 1160*665 mm, 1180*660 mm, 1295*788 mm, 27,5"*24", 45"*51", 59"*51" |
| Tolerancia de tamaño | ±2mm |
| Resistencia a la tracción | ≥ 25MPa |
| Estándar de búfer | ≥ 12% |
| Estándar de absorción de agua | <8% (3-8%) |
Aplicaciones
También conocido como almohadilla de prensado de cojín de laminación de PCB, tapete de cojín de PCB, almohadilla de amortiguación de PCB o almohadilla de prensado en caliente de PCB, este producto sirve como material de amortiguación y amortiguación esencial para completar el proceso de laminación de la placa de circuito impreso de PCB. Es un componente fundamental para garantizar la fabricación de PCB de alta calidad con mayor eficiencia y menores costos de material.
