NAS630 JAPÓN Materiales Mass-Lam y Pin-Lam Laminado revestido de cobre CCL Placa de acero laminada MKSP-CCL-400
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | MK |
| Número de modelo: | MKSP-CCL-400 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 50 piezas |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Paquete de exportación |
| Tiempo de entrega: | 15 días después de recibir el pago por adelantado |
| Condiciones de pago: | LC, D/A, D/P, T/T, Unión Occidental |
|
Información detallada |
|||
| Material de acero:: | NAS630 JAPÓN | espesor convencional (mm): | 1.5, 1.6, 1.8, 2,0 mm |
|---|---|---|---|
| Vida útil: | No se recomienda continuar el uso después de que el grosor sea inferior a 1,3 mm/el grosor de la pla | Tamaño convencional de la placa de acero laminada CCL (L * W en mm):: | 2220 * 1270/2210 * 1270/1910 * 1270/1500 * 1295/1300 * 800 / 1295 * 787/1295 * 1613/1295 * 1143 / 12 |
| Dureza HRC: | 50 HRC ± 2 | Coeficiente medio de expansión térmica (10-6/°C): | 10~12 |
| Resaltar: | Laminado revestido de cobre Mass-Lam,placa de acero laminada Pin-Lam,placa de acero MKSP-CCL-400 |
||
Descripción de producto

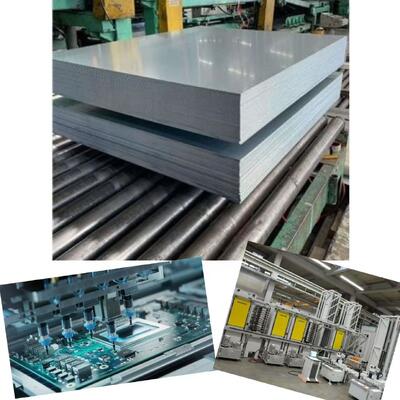

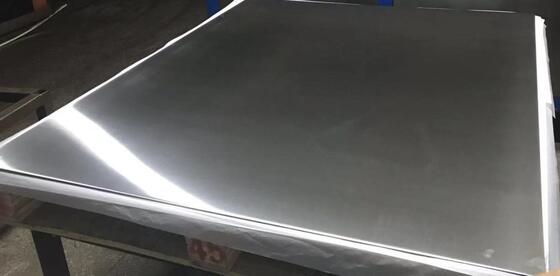

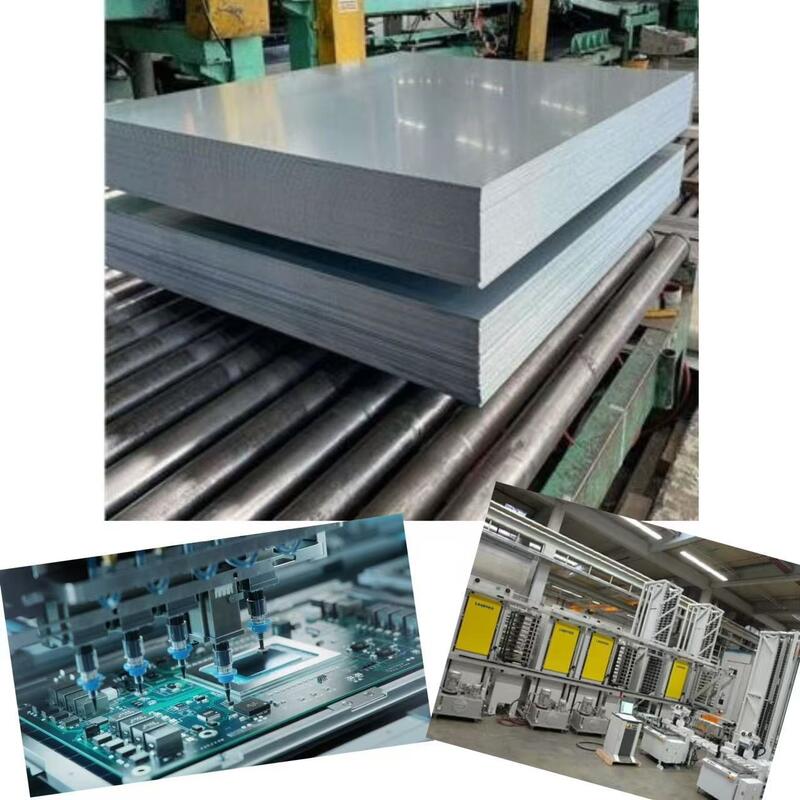

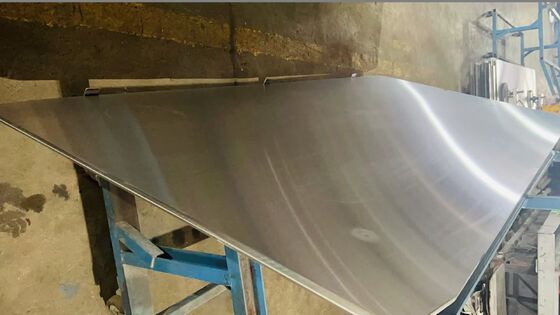

Placa de acero laminada revestida de cobre de los materiales de NAS630 JAPÓN
La MKSP-CCL-400 es una placa de acero laminada de alta precisión madura y confiable diseñada específicamente para procesos de laminación de laminado revestido de cobre (CCL). Fabricado con materiales de acero japonés de primera calidad, este producto ofrece un rendimiento excepcional para los exigentes requisitos de producción de CCL.
Características del producto
- Materiales de acero japonés de primera calidad (NAS630 y NAS301) con tratamiento térmico avanzado
- Deformación mínima a alta temperatura con vida útil prolongada (8-10 años)
- Conductividad térmica superior y coeficiente de expansión térmica optimizado.
- Alta resistencia a la corrosión y dureza (50HRC±2)
- Compatible con varias lavadoras de placas de acero laminado
- El proceso de fabricación de rectificado avanzado garantiza un rendimiento de laminación confiable
Especificaciones de rendimiento
| Parámetro | Placa Masa-Lam | Placa Pin-Lam |
|---|---|---|
| Espesor | 1,0-2,5 mm | 1,0-2,5 mm |
| Ancho | ≤1300mm | ≤1300mm |
| Longitud | ≤2410 mm | ≤2410 mm |
| Tolerancia de espesor | ±0,05 mm | ±0,05 mm |
| Rugosidad de la superficie | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm |
| Grado de deformación | ≤3mm/M | ≤3mm/M |
| Fuerza de producción | ≥1175N/mm² | ≥1175N/mm² |
| Resistencia a la tracción | ≥1400N/mm² | ≥1400N/mm² |
| Dureza | 50HRC±2 | 50HRC±2 |
| Temperatura de trabajo | ≤400℃ | ≤400℃ |
| Conductividad térmica | ≥25W/MK a 300℃ | ≥25W/MK a 300℃ |
Especificaciones técnicas
Material de acero:NAS630 y NAS301 metalúrgicos japoneses (se prefiere NAS630)
Espesor convencional:1,5 mm, 1,6 mm, 1,8 mm, 2,0 mm
Vida útil:8-10 años
Grosor mínimo de uso:No recomendado por debajo de 1,3 mm
Espesor convencional:1,5 mm, 1,6 mm, 1,8 mm, 2,0 mm
Vida útil:8-10 años
Grosor mínimo de uso:No recomendado por debajo de 1,3 mm
Nota: Después de un uso repetido, la placa de acero se volverá más delgada. Continúe su uso solo si el espesor permanece entre 1,3 y 1,6 mm sin deformaciones ni deformaciones y la dureza cumple con los estándares.
Tamaños estándar
2220×1270 mm, 2210×1270 mm, 1910×1270 mm, 1500×1295 mm, 1300×800 mm, 1295×787 mm, 1295×1613 mm, 1295×1143 mm
Aplicaciones
Diseñado específicamente para procesos de laminación de laminado revestido de cobre (CCL) en la fabricación de placas de circuito impreso. CCL es un material en forma de placa que se fabrica sumergiendo tela de fibra de vidrio electrónica u otros materiales de refuerzo en resina, cubriéndola con una lámina de cobre y prensando en caliente. Nuestras placas de acero para laminación son compatibles con varios laminadores CCL, incluidos los sistemas BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI y DIPUER.
También conocido como: placa de acero laminado CCL, placa de acero prensado CCL, placa de acero divisoria CCL, placas de acero espejo CCL o placa de acero prensado CCL.
