50HRC Dureza 1,0-2,0 mm Masa gruesa / placa de pin-Lam placa de circuito impreso PCB / CCL Presión de la placa MKSP-D420
Datos del producto:
| Nombre de la marca: | MK |
| Número de modelo: | MKSP-D420 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 10 Uds. |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Paquete de exportación |
| Tiempo de entrega: | 15 días después de recibir el pago por adelantado |
| Condiciones de pago: | Western Union, T/T, D/P, D/A, L/C |
|
Información detallada |
|||
| Material de acero: | Dura420 | espesor normal (mm):: | 1,0, 1,2, 1,5, 1,6, 1,8, 2,0 mm |
|---|---|---|---|
| Roughness de la superficie (mm): | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Los tamaños normales de las placas de acero laminado CCL laminado con cobre/placas de prensado (L * : | 1910*1270/2210*1270/2220*1270. |
| Las dimensiones normales de las placas de acero laminadas con PCB/placas de prensado (L*W en mm):: | En el caso de las empresas que no tienen un sistema de gestión de la rentabilidad, el valor de la re | Vida útil: | 5-8 años (Nota: después de un uso repetido, la placa de acero se volverá más delgada.3 mm/espesor de |
| Resaltar: | Placas de acero laminadas de dureza 50 HRC,1Placa de prensa de PCB de 0,0-2 |
||
Descripción de producto

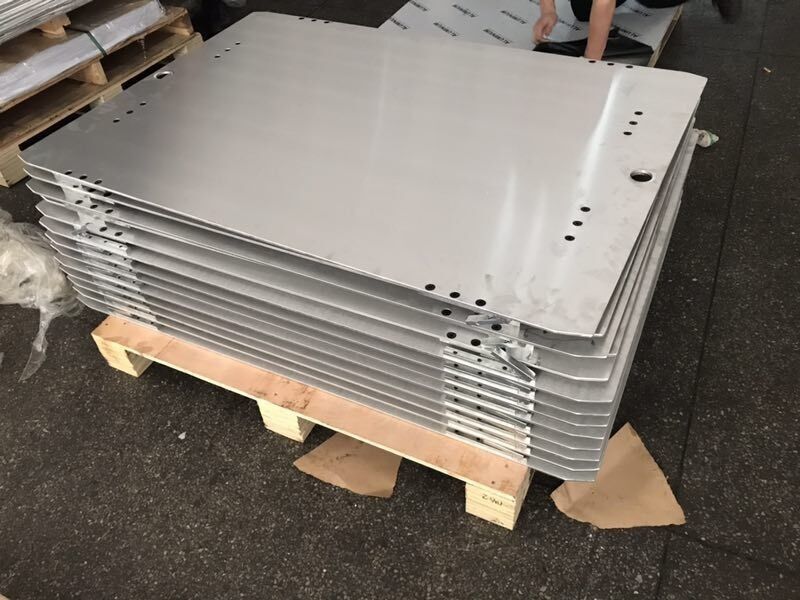

50HRC Dureza 1,0-2,0 mm Masa de espesor / placa de pin-Lam placa de circuito impreso PCB / CCL placa de prensa MKSP-D420
La placa de prensa de PCB/CCL MKSP-D420 utiliza el material de acero alemán Dura420, diseñado para un rendimiento confiable en los procesos de laminación de PCB y laminados recubiertos de cobre.Esta placa de acero laminada de alta precisión ofrece una durabilidad y precisión excepcionales para aplicaciones de fabricación exigentes.
Características del producto
- Rendimiento de laminación fiable para aplicaciones de PCB y CCL
- Pedazo de corte mínimo a alta temperatura con vida útil prolongada
- Conductividad térmica superior y coeficiente de expansión térmica para la eficiencia energética
- Alta resistencia a la corrosión y dureza
- Compatibles con varias máquinas de lavado de chapas de acero laminado
Especificaciones técnicas
- Material de acero:Dura420
- Espesor disponible:1.0, 1.2, 1.5, 1.6, 1.8, 2,0 mm
- Duración de servicio:5 a 8 años
- Las medidas de las placas de PCB (L × W mm):Se trata de una serie de medidas de control de las emisiones de gases de efecto invernadero.
- Las medidas de las placas CCL (L × W mm):1910×1270, 2210×1270, 2220×1270 y también
Nota de uso:Se recomienda no continuar el uso después de que el espesor de la placa se haya reducido a menos de 1,3 mm.garantizar que no se produzca ninguna deformación o deformación.
Parámetros de rendimiento
| Parámetro | Placa de masa-Lam | Placa de pin-lam |
|---|---|---|
| El grosor | 1.0-2.0 mm | 1.0-2.0 mm |
| Ancho | ≤ 1300 | ≤ 1300 |
| Duración | ≤ 2410 | ≤ 2410 |
| Tolerancia de espesor | ± 010 | ± 010 |
| La rugosidad de la superficie | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.5 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.5 |
| Tolerancia del agujero de posicionamiento | - ¿Qué quieres decir? | ± 010 |
| Tolerancia de las ranuras | - ¿Qué quieres decir? | +0,10/-0 mm |
| Grado de curvatura | No más de 3 mm/M | No más de 3 mm/M |
| Tolerancia de tamaño L/W | ± 1 mm | ± 1 mm |
| Fuerza de rendimiento | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 |
| Resistencia a la tracción | Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: |
| Extensibilidad | ≥ 5% | ≥ 5% |
| Dureza HRC | 50 HRC ± 2 | 50 HRC ± 2 |
| Temperatura de trabajo | ≤ 400 °C | ≤ 400 °C |
| El paralelismo | ≤ 003 | ≤ 003 |
| Desviación diagonal | 1 a 2 mm | 1 a 2 mm |
| Conductividad térmica | ≥ 25 W/MK a 300 °C | ≥ 25 W/MK a 300 °C |
| Coeficiente de expansión térmica promedio | 10~12 (10−6/°C) | 10~12 (10−6/°C) |
Aplicaciones
Esta placa de acero laminada de PCB también se conoce como placa de acero laminada de PCB, placa de acero prensada de PCB, placa de acero de partición de PCB, placa de acero prensada de PCB, placas de acero espejo de PCB,o para prensado de placas de acero de PCBEstá diseñado específicamente para procesos de laminación de alta precisión en la fabricación de placas de circuito impreso y laminados recubiertos de cobre.
