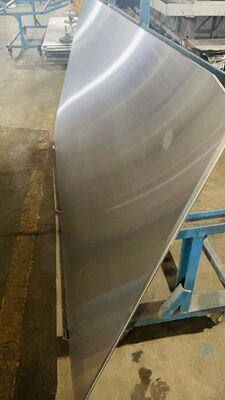

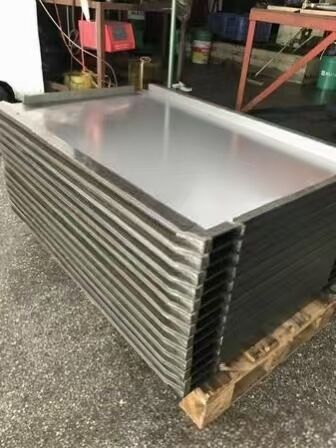

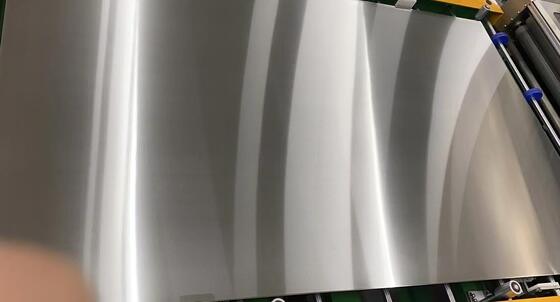

Placa de acero de laminado de PCB Placa de acero de aleación NAS japonesa de alta precisión para prensado en caliente de placas de circuitos impresos
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | MK |
| Número de modelo: | MKSP-PCB-400 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 50 piezas |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Envase de madera contrachapada resistente con material de protección suave adecuado en el interior, |
| Tiempo de entrega: | 10-20 días laborables |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union |
| Capacidad de la fuente: | 10000 metros cuadrados por mes |
|
Información detallada |
|||
| Grado principal de acero: | NAS630 japonés (preferido), NAS301 | Rugosidad de la superficie: | Ra≤0,15μm, Rz≤1,5μm |
|---|---|---|---|
| Extensibilidad del servicio: | ≥5% | Tamaños estándar (largo x ancho mm): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120 mm, etc. |
| Nombre del artículo: | Placas de acero de laminado de PCB | Temperatura máxima de trabajo: | 1,0–≤400℃ |
| Resaltar: | Placas de acero de laminado de PCB,Placa de acero de aleación NAS japonesa de alta precisión,placas de prensado en caliente de placas de circuitos impresos |
||
Descripción de producto
Placa de acero para laminación de PCB: acero de aleación NAS japonés de alta precisión
Placa de acero laminada profesional de alta precisión desarrollada específicamente para procesos de laminación y prensado en caliente de placas de circuito impreso (PCB), diseñada para cumplir con estándares de fabricación industrial ultra estrictos.
Descripción general del producto
MKSP-PCB-400 es una placa de acero laminada de alta precisión madura y confiable desarrollada profesionalmente para procesos de laminación y prensado en caliente de placas de circuito impreso (PCB). Con años de profundo compromiso en la industria de materiales auxiliares de laminación de PCB y CCL, nos especializamos en el suministro de placas de acero de partición y laminación de alta precisión que satisfacen completamente los estándares de prensado ultra estrictos de la fabricación de PCB industriales.
Esta serie de productos adopta materias primas metalúrgicas NAS japonesas importadas, incluido el acero endurecido por precipitación con alto coeficiente de expansión NAS630 y NAS301 (NAS630 es el grado preferido). Combinada con un tratamiento térmico industrial avanzado y una tecnología de rectificado de ultraprecisión, la placa de acero ofrece una dureza ultraalta, una rugosidad superficial ultrabaja y una conductividad térmica estable.
Universalmente compatible con las principales marcas de laminadores de PCB, como BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI y DIPUER, es ampliamente reconocido como placa laminada de PCB, placa de acero prensado, placa divisoria y placa de acero de espejo, y sirve como consumible central de precisión para la producción de PCB de alto rendimiento y alta calidad en todo el mundo.
¿Qué es el PCB?
Una placa de circuito impreso (PCB) es un componente fundamental e indispensable en la industria electrónica global. Al modelar láminas de cobre conductoras sobre sustratos aislantes, proporciona soporte mecánico estable y una interconexión eléctrica precisa para componentes electrónicos, cubriendo casi todos los dispositivos electrónicos de consumo, industriales y automotrices. La planitud, la estabilidad térmica y la uniformidad del prensado de las placas de acero laminadas de PCB determinan directamente la calidad de la PCB terminada, la estabilidad del circuito y la consistencia de la producción.
Especificaciones básicas y vida útil
Grado de acero principal:NAS630 japonés (preferido), NAS301
Espesor convencional:1,5 mm/1,6 mm/1,8 mm/2,0 mm
Vida útil:8-10 años de servicio reutilizable a largo plazo
Recordatorio de uso:Reemplazar cuando el espesor sea inferior a 1,3 mm; Las placas de 1,3 a 1,6 mm de espesor deben mantener cero deformación, cero deformación y dureza estándar.
Tamaños estándar (largo x ancho mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Ventajas principales del producto
| Artículo de rendimiento | Ventajas del producto |
|---|---|
| Materia prima japonesa de primera calidad. | Adopta acero japonés NAS630/NAS301 importado de primera calidad, fabricado mediante tratamiento térmico avanzado y procesos de rectificado de precisión para garantizar un rendimiento de laminación estable y consistente en la producción masiva de PCB. |
| Deformación ultrabaja a alta temperatura | Deformación y alabeo mínimos bajo ciclos continuos de prensado a alta temperatura, lo que mantiene una planitud perfecta para las placas PCB terminadas y mejora en gran medida el rendimiento del producto. |
| Rendimiento térmico superior | Presenta una conductividad térmica optimizada y un coeficiente de expansión térmica estable, logrando una distribución uniforme del calor y una transmisión de presión equilibrada durante la laminación de PCB. |
| Alta dureza y resistencia a la corrosión | Excelente dureza estructural y resistencia a la corrosión, adaptándose al prensado industrial repetido a largo plazo y extendiendo la vida útil general. |
| Fuerte compatibilidad con equipos | Totalmente compatible con todo tipo de lavadoras industriales de placas de acero y equipos de prensado en caliente de PCB convencionales para un funcionamiento fluido de producción en masa. |
Comparación completa de parámetros de rendimiento (NAS630 / NAS301)
| Artículo técnico | Placa Mass-Lam NAS630 | Placa Pin-Lam NAS630 | Placa Mass-Lam NAS301 | Placa Pin-Lam NAS301 |
|---|---|---|---|---|
| Rango de espesor | 1,0-2,5 mm | 1,0-2,5 mm | 1,0-1,8 mm | 1,0-1,8 mm |
| Ancho máximo | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| Longitud máxima | ≤2410 mm | ≤2410 mm | ≤3150mm | ≤3150mm |
| Tolerancia de espesor | ±0,05 mm | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Rugosidad de la superficie | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm |
| Tolerancia del orificio de posicionamiento | -- | +0,1/-0 mm | -- | +0,1/-0 mm |
| Tolerancia de ranura del buje | -- | +0,05/-0 mm | -- | +0,05/-0 mm |
| Grado de deformación | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| Tolerancia de tamaño L&W | ±1mm | ±1mm | ±1mm | ±1mm |
| Fuerza de producción | ≥1175N/mm² | ≥1175N/mm² | ≥1175N/mm² | ≥1175N/mm² |
| Resistencia a la tracción | ≥1400N/mm² | ≥1400N/mm² | ≥520N/mm² | ≥520N/mm² |
| Extensibilidad | ≥5% | ≥5% | ≥5% | ≥5% |
| Dureza (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Temperatura máxima de trabajo | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| Paralelismo | ≤0,03 mm | ≤0,03 mm | ≤0,03 mm | ≤0,03 mm |
| Desviación diagonal | 1mm | 1mm | 1mm | 1mm |
| Conductividad térmica a 300 ℃ | ≥25W/MK | ≥25W/MK | ≥18W/MK | ≥18W/MK |
| Coeficiente de expansión térmica promedio | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ |
