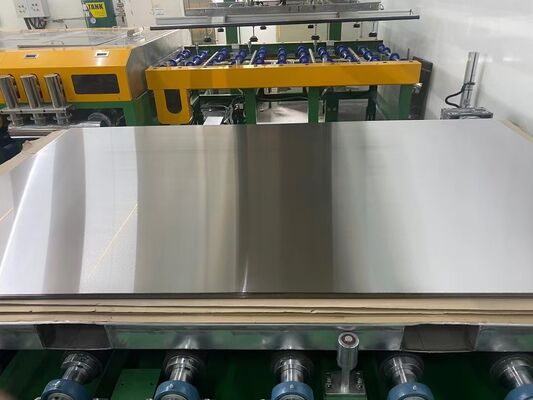

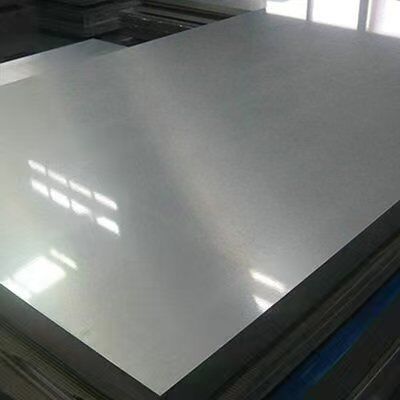

Placa de acero laminado CCL Placa de acero de aleación NAS japonesa de alta precisión para prensado en caliente de laminado recubierto de cobre
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | MK |
| Número de modelo: | MKSP-CCL-400 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 50 piezas |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Envase de madera contrachapada resistente con material de protección suave adecuado en el interior, |
| Tiempo de entrega: | 10-20 días laborables |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union |
| Capacidad de la fuente: | 10000 metros cuadrados por mes |
|
Información detallada |
|||
| Grado principal de acero: | NAS630 japonés (preferido), NAS301 | Espesor convencional: | 1,5 mm/1,6 mm/1,8 mm/2,0 mm |
|---|---|---|---|
| Vida útil: | 8 a 10 años de servicio reutilizable a largo plazo | Tamaños estándar (largo x ancho mm): | 2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, etc. |
| Nombre del producto: | Placa de acero laminada CCL | Rango de espesor: | 1,0–2,5 mm |
| Resaltar: | Placa de acero de aleación NAS de alta precisión japonesa,placa de acero laminado CCL para prensado en caliente,placa de acero laminado recubierta de cobre |
||
Descripción de producto
Placa de acero laminado CCL - Acero aleado NAS de alta precisión japonés
Plata de acero laminado de calidad superior diseñada específicamente para la producción de prensado en caliente de laminado revestido de cobre (CCL), con una precisión y durabilidad excepcionales.
Resumen del producto
MKSP-CCL-400 es una placa de acero laminada de alta precisión y madura diseñada exclusivamente para la producción de prensado en caliente de laminado revestido de cobre (CCL).Con años de especialización en materiales auxiliares de laminación de CCL y PCB, proporcionamos placas de acero laminado de grado premium que cumplen plenamente con los estrictos requisitos de prensado a alta temperatura de las placas CCL de gran tamaño.
Esta serie adopta materias primas metalúrgicas NAS japonesas importadas, principalmente acero endurecedor por precipitación de alto coeficiente de expansión NAS630 y NAS301.Con soporte de tratamiento térmico avanzado y tecnología de molienda de precisión, la placa de acero presenta una dureza ultra alta, una rugosidad superficial ultra baja y una excelente conductividad térmica.
Universalmente compatible con las laminadoras CCL convencionales, incluyendo BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI y DIPUER.placa de acero de separación y de espejo, es un material auxiliar de precisión central para la fabricación de CCL de alta calidad.
¿Qué es el laminado revestido de cobre (CCL)?
El laminado revestido de cobre (CCL, por sus siglas en inglés) es un sustrato compuesto hecho de tela de fibra de vidrio electrónica impregnada de resina con papel de cobre de una o dos caras mediante prensado en caliente a alta temperatura.Como material base de todos los productos de PCB, determina la velocidad de transmisión de la señal del circuito, el rendimiento de aislamiento, la estabilidad de procesamiento y la fiabilidad a largo plazo de las placas de circuito impreso terminadas.
Especificaciones básicas y vida útil
- Grado principal de acero:Las normas de seguridad de los Estados miembros se aplican a las empresas que se encuentran en el ámbito de aplicación de la presente Directiva.
- espesor convencional:1.5 mm / 1.6 mm / 1.8 mm / 2.0 mm
- Duración de servicio:8-10 años de servicio reutilizable a largo plazo
- Recuerdo de uso:Reemplazar cuando el grosor es inferior a 1,3 mm; las placas de 1,3-1,6 mm de grosor deben mantener cero deformación, cero deformación y dureza estándar
Tamaños estándar (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143 El valor de las cantidades de las que se trata es el siguiente:
Ventajas principales del producto
| Artículo de rendimiento | Ventajas del producto |
|---|---|
| Materia prima de primera calidad | Adopta materias primas de acero japonesas de primer nivel NAS630/NAS301, con tratamiento térmico maduro y artesanía de molienda de precisión para un rendimiento de laminación estable |
| Deformación muy baja | La superficie de la placa de CCL se mantendrá plana y uniforme. |
| Excelente rendimiento térmico | Optimizada conductividad térmica y coeficiente de expansión térmica estable, logrando una transferencia de calor constante durante la laminación |
| Alta durabilidad y dureza | Resistencia a la corrosión superior y alta dureza estructural, que apoyan la producción industrial de ciclo largo |
| Una fuerte compatibilidad | Completamente adaptable a todo tipo de lavadoras industriales de chapa de acero y equipos de prensa en caliente CCL convencionales |
Comparación completa de los parámetros de rendimiento
| Punto técnico | NAS630 Placa de masa de lámina | NAS630 Placa de pin-lam | NAS301 Placa de masa de lámina | NAS301 Placa de pin-lam |
|---|---|---|---|---|
| Rango de espesor | 1.0 a 2.5 mm | 1.0 a 2.5 mm | 1.0-1.8 mm | 1.0-1.8 mm |
| Ancho máximo | ≤ 1300 mm | ≤ 1300 mm | ≤ 1060 mm | ≤ 1060 mm |
| Duración máxima | ≤ 2410 mm | ≤ 2410 mm | ≤ 3150 mm | ≤ 3150 mm |
| Tolerancia de espesor | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| La rugosidad de la superficie | Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: |
| Tolerancia del agujero de posicionamiento | - ¿Qué quieres decir? | + 0,1/-0 mm | - ¿Qué quieres decir? | + 0,1/-0 mm |
| Tolerancia de las ranuras | - ¿Qué quieres decir? | +0,05/-0 mm | - ¿Qué quieres decir? | +0,05/-0 mm |
| Grado de curvatura | No más de 3 mm/M | No más de 3 mm/M | No más de 3 mm/M | No más de 3 mm/M |
| Tolerancia de tamaño L&W | ± 1 mm | ± 1 mm | ± 1 mm | ± 1 mm |
| Fuerza de rendimiento | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 |
| Resistencia a la tracción | Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Extensibilidad | ≥ 5% | ≥ 5% | ≥ 5% | ≥ 5% |
| Dureza (HRC) | 50 ± 2 HRC | 50 ± 2 HRC | 44 ± 2 HRC | 44 ± 2 HRC |
| Temperatura máxima de trabajo | ≤ 400 °C | ≤ 400 °C | ≤ 400 °C | ≤ 400 °C |
| El paralelismo | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm |
| Desviación diagonal | 1 mm | 1 mm | 1 mm | 1 mm |
| Conductividad térmica @ 300°C | ≥ 25 W/MK | ≥ 25 W/MK | ≥ 18 W/MK | ≥ 18 W/MK |
| Coeficiente de expansión térmica promedio | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
